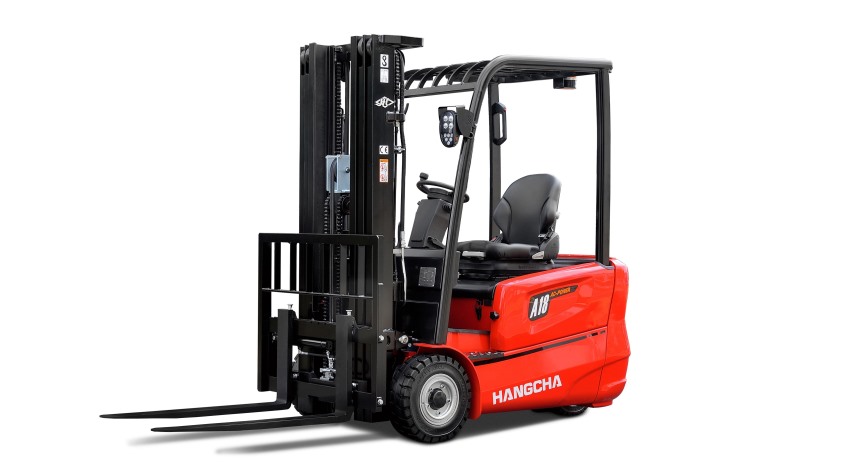

J系列1.3-2.0三支點叉車適合于狹窄通道和有限空間內的作業,具有高起升、高承載能力,轉彎半徑小,是倉庫、超市、車間內裝卸和堆垛的理想工具。
? 外型
?采用國際流行的大圓弧、流線型、曲面造型,外形美觀,流線型更強。
? 穩定性
采用前輪雙電機獨立驅動,蓄電池布置于車架底部,穩定性。
? 機動性
前輪雙電機獨立驅動,驅動輪可以獨立正反轉,轉彎半徑比同噸位4支點叉車小約400mm,機動性高,在狹小空間內亦可舒適自如地轉向。
? 舒適性
根據人機工程學設計的操縱手柄移到座椅附近使得操作更舒適,新式組合集成式儀表功能齊全,閱讀直觀。采用優化設計的寬視野門架,不易擋住操作者視線,貨叉架開擋尺寸加大,使得視野更開闊。無沖擊起升系統能實現貨物寧靜、無中擊地下降。采用傾角可調式方向盤,座椅可前后260mm范圍內調節,操作者可以選擇的駕駛位置。靜音、無污染、節能等優點符合環保要求。
? 可靠性、安全性
電機控制器、接觸器、電源插頭、緊急斷電開關等主要電氣元件均采用國外產品。緊急斷電開關作為標準配置,符合歐洲安全標準。電子和液壓過載保護裝置。
? 性
全新意大利ZAPI控制器與國際大公司控制器接軌,優良、可靠性好。高頻 MOSFET集成控制器行走控制系統保證行走和提升控制平穩,調速性能,具有再生制動(叉車在停車、減速、換向和下坡等工況下、驅動電機變成發電機,通過控制器給蓄電池反充電,節能)、反接制動、坡道防下滑等功能,使操作更有效、更安全舒適。采用國際LED電量顯示表和LCD計時表和故障自診斷表,能在惡劣環境內顯示。AC交流行走系統,使得整機性能更高,電瓶使用時間更長。
? 可維修性
全開的機蓋,使電瓶維修保養十分方便。密閉的電控蓋板使得電氣元件免受雨水、灰塵侵蝕。AC交流電機無碳刷,免維護,大大節約使用成本。
【參數】A系列1.3~2.0噸三支點電轉向電叉
概述
1
產品型號、規格、配置
CPDS13-AZ6-ES
CPDS15-AZ6-ES
CPDS16-AZ6-ES
CPDS18-AZ6-ES
CPDS20-AZ6-ES
2
動力形式
電動
電動
電動
電動
電動
3
操作形式
座駕式
座駕式
座駕式
座駕式
座駕式
4
額定載重量
Q (kg)
1300
1500
1600
1800
2000
5
額定載荷中心距
c (mm)
500
500
500
500
500
6
前懸距
x (mm)
355
355
355
360
360
7
軸距
y (mm)
1250
1250
1358
1358
1466
重量
8
自重
kg
2860
2980
3120
3240
3470
9
軸載(滿載,前后橋重量)
kg
3600/560
3890/590
4100/620
4350/690
4750/720
10
軸載(空載,前后橋重量)
kg
1350/1510
1350/1630
1440/1680
1440/1800
1530/1940
輪胎
11
輪胎形式
實心胎
實心胎
實心胎
實心胎
實心胎
12
前輪胎規格
18×7-8
18×7-8
18×7-8
18×7-8
200/50-10
13
后輪胎規格
15×4.5-8
15×4.5-8
15×4.5-8
15×4.5-8
15×4.5-8
14
前輪距
b10 (mm)
914
914
914
914
932
15
后輪距
b11 (mm)
178
178
178
178
178
尺寸
16
門架前后傾角(前/后)
α/β(°)
5.5/6
5.5/6
5.5/6
5.5/6
5.5/6
17
門架靜止高度
h1 (mm)
1995
1995
1995
1995
1995
18
自由提升高度
h2 (mm)
145
145
145
145
145
19
標配門架起升高度
h3 (mm)
3000
3000
3000
3000
3000
20
門架起升時高度
h4 (mm)
3945
3945
3945
3945
3945
21
標配護頂架高度
h6 (mm)
2040
2040
2040
2040
2040
22
總長(至貨叉垂直面長度)
l2 (mm)
1795
1795
1903
1903
2016
23
總寬
b1 (mm)
1086
1086
1086
1086
1153
24
貨叉尺寸(長度×寬度×厚度)
l×e×s (mm)
920×100×35
920×100×35
920×100×35
920×100×35
1070×122×40
25
貨叉間距
b5 (mm)
200~1000
200~1000
200~1000
200~1000
200~1000
26
門架處,離地高度,滿載
m1 (mm)
100
100
100
100
100
27
車架處,離地高度,滿載
m2 (mm)
110
110
110
110
110
28
直角堆垛通道(AST 1000 x 1200跨貨叉)
Ast (mm)
3134
3134
3237
3237
3342
29
直角堆垛通道(AST 800 x 1200沿貨叉)
Ast (mm)
3257
3257
3360
3360
3465
30
轉彎半徑
Wa (mm)
1452
1452
1555
1555
1660
性能
31
行駛速度(滿載/空載)
km/h
16/16
16/16
16/16
16/16
15/15
32
起升速度(滿載/空載)
mm/s
400/470
390/470
380/470
370/450
350/450
33
下降速度(滿載/空載)
mm/s
460/440
460/440
460/440
460/420
470/420
34
掛鉤牽引力(滿載/空載)
N
12000/12000
12000/12000
11600/11500
11500/11400
11200/11000
35
爬坡度(滿載/空載)
%
20/20
20/20
20/20
18/20
15/18
36
行車制動(機械式、電子式、液壓式)
液壓式
液壓式
液壓式
液壓式
液壓式
37
駐車制動(機械式、電子式、液壓式)
機械式
機械式
機械式
機械式
機械式
電機和電池
38
行走電機功率,S2 60 min工作制
kW
4.8×2AC
4.8×2AC
4.8×2AC
4.8×2AC
4.8×2AC
39
起升電機功率,15 min工作制
kW
9.5 AC
9.5 AC
9.5 AC
9.5 AC
9.5 AC
40
轉向電機功率,S2 60 min工作制
kW
0.4
0.4
0.4
0.4
0.4
41
標配蓄電池電壓/容量
V/Ah
48/400
48/400
48/500
48/500
48/600
42
標配蓄電池自重
kg
740
740
920
920
1060
控制器
43
行走控制形式
MOSFET/AC
MOSFET/AC
MOSFET/AC
MOSFET/AC
MOSFET/AC
44
控制器廠家
ZAPI
ZAPI
ZAPI
ZAPI
ZAPI
45
控制器型號
ACE2(48V/350A)x3
ACE2(48V/350A)x3
ACE2(48V/350A)x3
ACE2(48V/350A)x3
ACE2(48V/350A)x3
